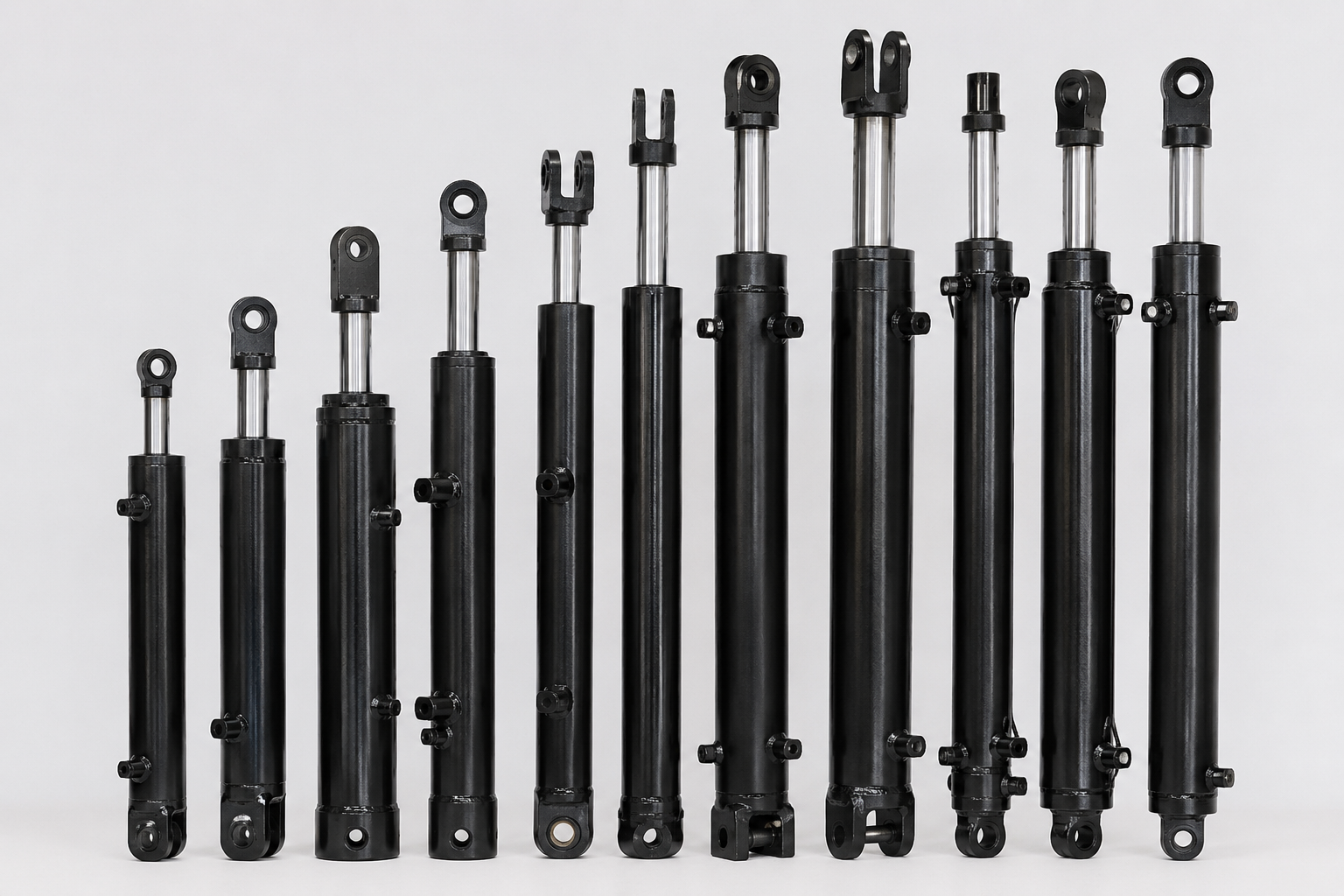

Xi lanh nâng (Lift Cylinder) là bộ phận thủy lực quan trọng trong hệ thống nâng hạ của xe nâng, có nhiệm vụ chuyển đổi áp suất dầu thủy lực thành lực cơ học để nâng và hạ khung nâng cùng hàng hóa.

Trong quá trình vận hành, bơm thủy lực tạo áp suất dầu và đưa dầu vào xi lanh nâng thông qua hệ thống van điều khiển. Khi dầu áp suất cao đi vào bên trong xi lanh, piston và ty nâng sẽ di chuyển, giúp khung nâng và càng nâng nâng lên hoặc hạ xuống theo yêu cầu.

Xi lanh nâng được xem là “trái tim lực nâng” của xe nâng. Nếu bộ phận này gặp sự cố, xe nâng sẽ xuất hiện tình trạng tụt càng, nâng yếu, nâng chậm, rò rỉ dầu hoặc mất hoàn toàn khả năng nâng hàng.

P316 hiện cung cấp đầy đủ xi lanh nâng xe nâng, seal kit, phốt ty nâng và phụ tùng thay thế cho các dòng xe Toyota, Komatsu, Nissan, Mitsubishi, TCM, Heli, Hangcha, Linde, Jungheinrich, Nichiyu và nhiều thương hiệu khác.

I.NGUYÊN LÝ HOẠT ĐỘNG CỦA XI LANH NÂNG

Xi lanh nâng hoạt động theo nguyên lý thủy lực:

1. Bơm thủy lực tạo áp suất

Dầu được hút từ thùng chứa và nén đến áp suất cao.

2. Van điều khiển phân phối dầu

Dầu được dẫn đến xi lanh theo thao tác nâng/hạ.

3. Piston tạo lực đẩy

Áp suất dầu tác động lên piston tạo chuyển động.

4. Ty xi lanh nâng khung

Ty nâng truyền lực lên hệ thống khung nâng.

5. Hạ hàng

Dầu hồi về thùng chứa, ty xi lanh thu lại.

➡ Nhờ cơ chế này, xe nâng có thể nâng hàng từ vài trăm kg đến nhiều tấn một cách an toàn.

II. CẤU TẠO XI LANH NÂNG XE NÂNG

• Thân xi lanh (Cylinder Tube): chứa dầu và piston

• Ty xi lanh (Piston Rod): thép cường lực mạ crom

• Piston: tạo lực chuyển động

• Seal kit: làm kín hệ thống thủy lực

• Phốt ty nâng (Rod seal): chống rò rỉ dầu

• Bạc dẫn hướng: giữ trục chuyển động ổn định

• Nắp xi lanh: cố định toàn bộ cấu trúc

• Chốt liên kết: kết nối với khung nâng

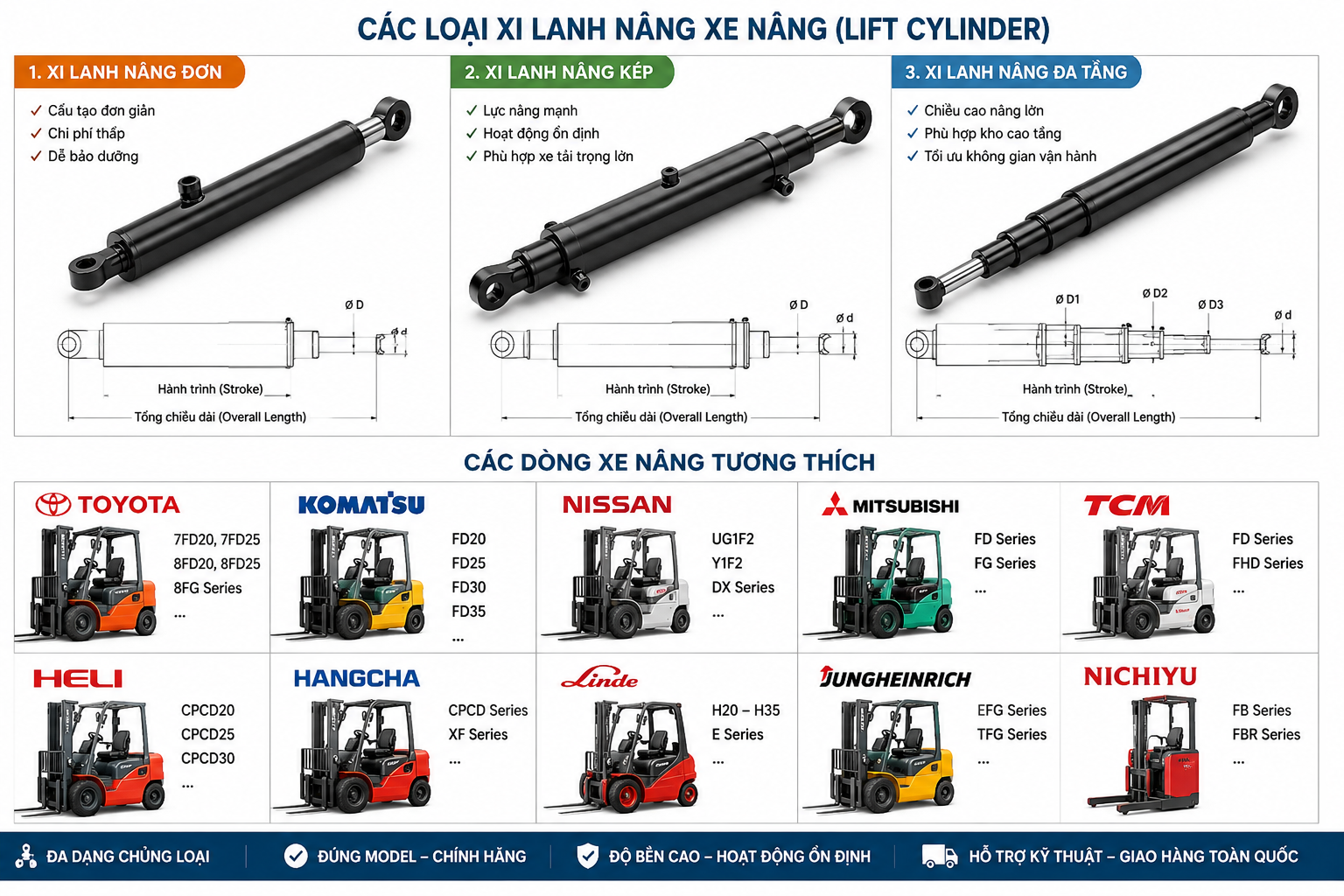

III. CÁC LOẠI XI LANH NÂNG P316 CUNG CẤP

Xi lanh nâng đơn

• Cấu tạo đơn giản

• Chi phí thấp

• Dễ bảo dưỡng

Xi lanh nâng kép

• Lực nâng mạnh

• Hoạt động ổn định

• Phù hợp xe tải trọng lớn

Xi lanh nâng đa tầng

• Chiều cao nâng lớn

• Phù hợp kho cao tầng

• Tối ưu không gian vận hành

IV. THÔNG SỐ KỸ THUẬT THAM KHẢO

V. BẢNG THAM KHẢO THEO TẢI TRỌNG XE NÂNG

VI. DÒNG XE NÂNG TƯƠNG THÍCH

Toyota: 7FD20, 7FD25, 8FD20, 8FD25, 8FG Series

Komatsu: FD20, FD25, FD30, FD35

Nissan: UG1F2, Y1F2, DX Series

Mitsubishi: FD, FG Series

TCM: FD, FHD Series

Heli: CPCD20–30

Hangcha: CPCD Series, XF Series

Xe nâng điện: Toyota 7FB, 8FB, Nichiyu, Linde, Jungheinrich, EP Equipment

VII. CÁCH ĐO KÍCH THƯỚC XI LANH NÂNG CHÍNH XÁC

 Đây là phần cực quan trọng để khách hàng chọn đúng hàng, tránh sai mã.

1. Đo đường kính ty xi lanh

Dùng thước kẹp đo trực tiếp phần ty (cần sáng bóng).

• Đo theo mm
• Đo tại 2–3 vị trí để tránh sai lệch

2. Đo đường kính lòng xi lanh

Nếu tháo được xi lanh:

• Đo đường kính trong của ống xi lanh
• Không đo bên ngoài vì dễ sai số

3. Đo hành trình nâng (Stroke)

• Đo khoảng cách ty đi ra hết cỡ
• Từ điểm thấp nhất → cao nhất

4. Đo tổng chiều dài xi lanh

• Đo khi ty thu hết
• Đo từ tâm lỗ chốt đến tâm lỗ chốt

5. Kiểm tra mã khắc trên xi lanh

Nhiều xi lanh có:

• mã OEM
• mã nhà sản xuất
• series xe

 Đây là cách nhanh nhất để tra đúng phụ tùng

⚠️ LƯU Ý QUAN TRỌNG

Không chỉ dựa vào tải trọng xe, vì:

• cùng 2.5 tấn nhưng mỗi hãng khác nhau
• chiều cao nâng khác → xi lanh khác
• đời xe khác → seal khác

VIII. ỨNG DỤNG THỰC TẾ CỦA XI LANH NÂNG XE NÂNG

Xi lanh nâng được sử dụng trong:

• Kho logistics và kho lạnh

• Nhà máy sản xuất

• Ngành thực phẩm – đồ uống

• Ngành điện tử – linh kiện

• Cảng biển – bến bãi container

• Trung tâm phân phối hàng hóa

• Khu công nghiệp sản xuất

IX. DẤU HIỆU XI LANH NÂNG BỊ HƯ HỎNG

• Xe nâng bị tụt càng khi đang giữ hàng

• Xi lanh chảy dầu ở đầu ty hoặc thân

• Nâng yếu, không đạt tải

• Nâng chậm hoặc giật cục

• Ty xi lanh bị cong hoặc trầy xước

• Hao dầu thủy lực bất thường

• Có tiếng kêu khi nâng hạ

X. 5 LỖI THƯỜNG GẶP Ở XI LANH NÂNG

1. Ty bị rỉ sét hoặc xước

Gây hỏng phốt và rò dầu

2. Seal piston lão hóa

Gây tụt tải

3. Thân xi lanh bị mòn/xước

Giảm khả năng giữ áp

4. Xi lanh bị cong do quá tải

Kẹt hành trình nâng

5. Lọt khí hệ thống

Gây rung giật khi nâng

XI. QUY TRÌNH KIỂM TRA XI LANH NÂNG

Bước 1: Kiểm tra rò rỉ dầu

Quan sát đầu ty và thân xi lanh

Bước 2: Kiểm tra tụt tải

Giữ hàng ở độ cao nhất định

Bước 3: Kiểm tra áp suất hệ thống

Đo áp suất bơm thủy lực

Bước 4: Kiểm tra ty xi lanh

Xem có cong, xước hay không

Bước 5: Đánh giá seal kit

Kiểm tra độ kín dầu

XII. LỢI ÍCH KHI THAY XI LANH NÂNG MỚI

✔ Khôi phục lực nâng chuẩn ban đầu

✔ Loại bỏ tình trạng tụt càng

✔ Giảm rò rỉ dầu thủy lực

✔ Tăng an toàn vận hành

✔ Giảm thời gian dừng máy

✔ Bảo vệ bơm thủy lực

✔ Tăng tuổi thọ toàn hệ thống

XIII. KHI NÀO NÊN THAY XI LANH NÂNG?

• Xi lanh rò rỉ nặng

• Ty cong hoặc xước sâu

• Xe nâng tụt tải liên tục

• Xi lanh móp hoặc biến dạng

• Đã sửa nhiều lần nhưng vẫn lỗi

XIV. CÂU HỎI THƯỜNG GẶP

Xe nâng bị tụt càng có phải do xi lanh nâng không?
→ Có thể do xi lanh hoặc van thủy lực.

Xi lanh chảy dầu có cần thay mới không?
→ Không phải lúc nào cũng cần, có thể thay seal kit.

Bao lâu nên kiểm tra xi lanh nâng?
→ 6 tháng hoặc 1.000 giờ hoạt động.

Ty bị xước có sửa được không?
→ Xước nhẹ sửa được, nặng nên thay.

XV. CAM KẾT TỪ P316

✔ Cung cấp đúng model xe

✔ Hỗ trợ đo kích thước miễn phí

✔ Có seal kit & phụ tùng thay thế

✔ Hàng chất lượng ổn định

✔ Giao hàng toàn quốc

✔ Hỗ trợ kỹ thuật tận nơi

✔ Xuất hóa đơn VAT đầy đủ
